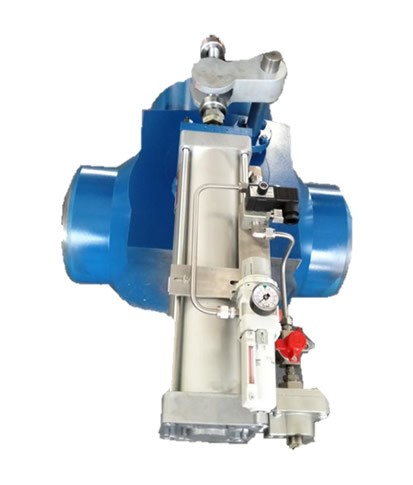

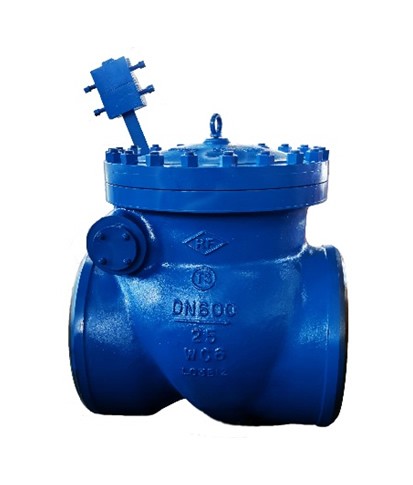

抽汽止回閥
抽汽快關逆止閥用于熱電廠抽汽系統管路的專用閥門，用于防止汽輪機組成在突然甩負荷時汽輪機內的壓力突然降低
主要用途
抽汽快關逆止閥用于熱電廠抽汽系統管路的專用閥門，用于防止汽輪機組成在突然甩負荷時汽輪機內的壓力突然降低，抽汽管和各加熱器內蒸汽倒流進入汽輪機內造成汽輪葉片打碎，毀壞汽輪發電機的惡性事故，并防止加熱器系統管道泄漏使水從抽汽管路進入汽輪機內而發生水擊事故，以保護汽輪機的安全運行。抽汽止回閥閥能在0.5秒內快速緊密的關閉，確保在給水加熱器出現水位超高時，氣動裝置部件接到液體逆流信號后，將汽輪機迅速隔開，保護汽輪機及抽汽系統。
產品特點
• 閥門采用旋啟式結構,鑄造閥體采用流線型閥體設計，閥門流阻??；
• 閥體密封面傾斜30°，減少止回閥關閉時間，保證快速關閉；
• 關閉件閥瓣經搖桿與閥桿活動連接，閥瓣繞閥桿旋轉，可以使閥瓣準確的落在閥體密封面上，保證密封面的吻合；

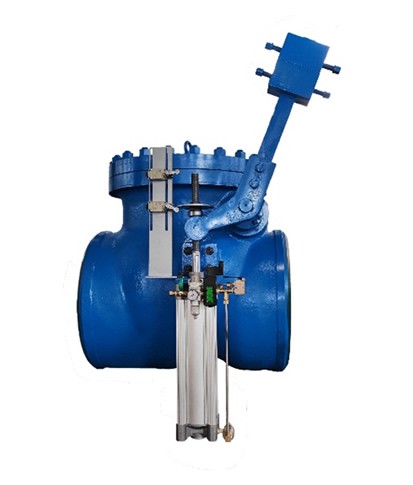

• 該系列止回閥口徑較大時根據用戶要求可設計重錘，用以平衡閥瓣組件重力矩。當介質正向流動時，幫助打開止回閥，并在運行中保持止回閥平穩，減少振動;
• 側裝執行機構為彈簧復位單作用直行程氣動裝置或液動裝置。氣/液動裝置默認安裝在左側（順氣流方向看），若用戶有特殊要求，需在合同中注明，氣/液動裝置可安裝在右側。
主要設計規范
| 設計與制造 | 壓力與溫度基準 | 檢驗與試驗 |
| NB/T47044 | NB/ T47044 | NB/ T47044 |
| ASME B16.34 | ASME B16.34 | ASME B16.34 、MSS-SP-61 |
產品范圍
| 公稱壓力 | PN16～PN160（Class150—Class900） | |
| 公稱尺寸 | DN80～DN1000（NPS3～NPS 40） | |
| 閥體材料 | WCB 、WC6、WC9、ZG20CrMoV | |
| 試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P（38℃壓力額定值） |
| 密封試驗(水壓) | 1.1×P（38℃壓力額定值） | |
| 適用溫度 | -29℃～575℃ | |
| 適用介質 | 蒸汽、水 | |
注：1、超出以上規格閥門可按用戶要求定制；
2、每臺閥門適用溫度范圍以閥門實際承壓材料為準。
